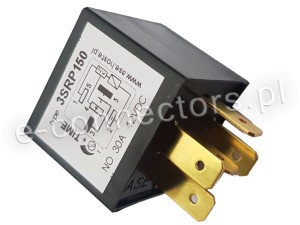

Przekaźnik czasowy podtrzymujący

Po pojawieniu się napięcia na wejściu sterującym 1, przekaźnik zewrze styk 3 z 5. Zanik sygnału na wejściu 1 spowoduje powrót styków do stanu początkowego ale dopiero po upływie czasu T (0-1500sec) Jeżeli w czasie doliczonego czasu pojawi się impuls sterujący, przekaźnik zaczyna odliczanie czasu od początku (przedłuża zwarcie styków)

Po wyłączeniu zasilania (pin 4) na czas >5sek. przekaźnik będzie zawsze w stanie nieaktywnym (reset).

Cechy produktu:

  • Sterowanie cewki: 11-15V
  • Maksymalny prąd: 30A (max 400W)
  • Regulacja czasu opóźnienia: od 1s do 1500s (25minut)
  • Liczba konektorów: 5 szt.
  • Szerokość konektorów: 6,3mm
  • Szczelność: IP65
  • Praca w zakresie temperatur: od -30°C do +70°C

Opis wyprowadzeń:

  • 1. sterowanie +
  • 2. zasilanie -
  • 3. styk roboczy
  • 4. zasilanie +
  • 5. styk roboczy
  • Czas wydłużenia regulowany potencjometrem (po wyjęciu korka z obudowy).
  • Liczba za oznaczeniem serii 3SRP mówi o max. zakresie regulacji (np. 3SRP1500: regulacja w zakresie 0-1500 sek.).

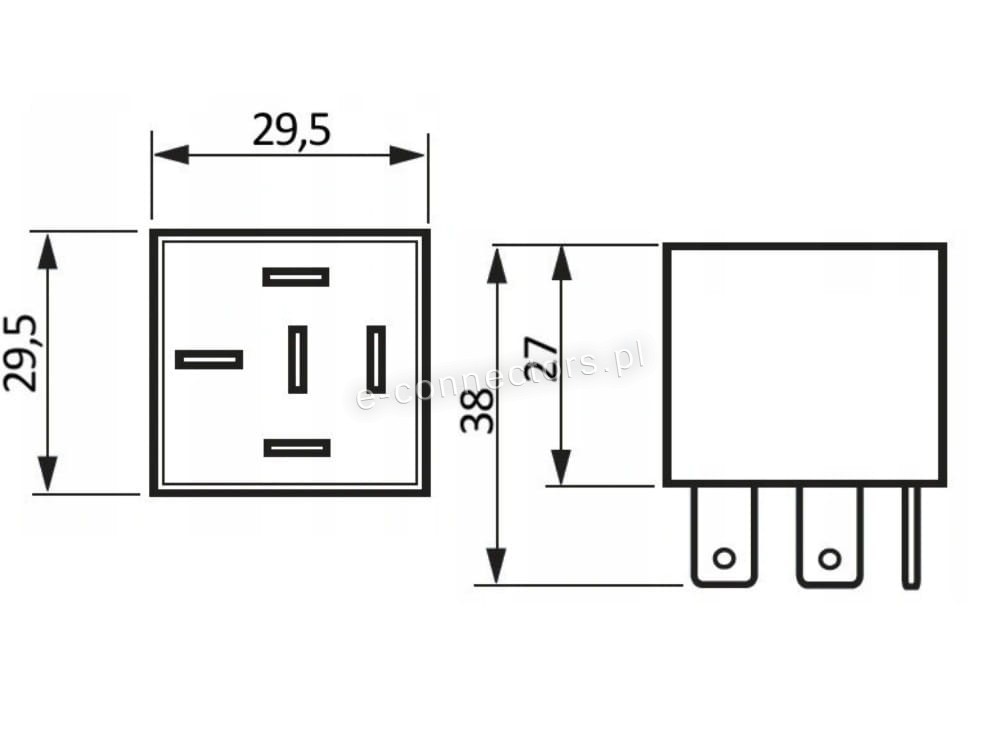

Przekaźnik czasowy

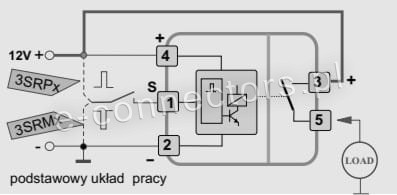

Schemat przekaźnika czasowego

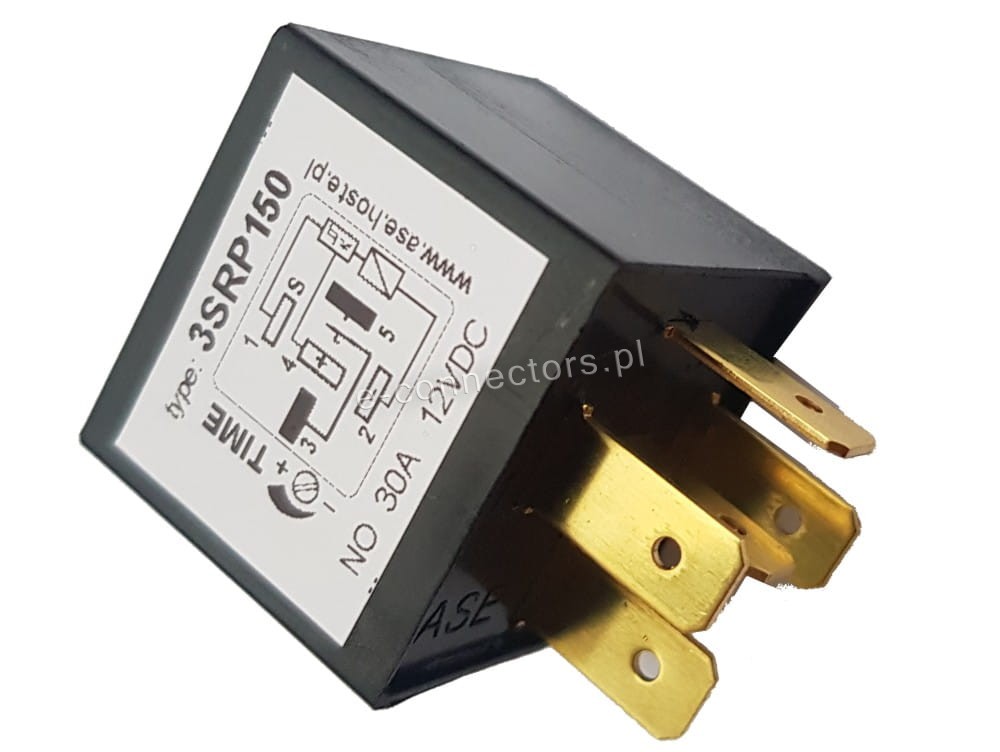

Przekaźnik czasowy regulacja

Dane techniczne

Napięcie 12V
Rodzaj przekaźnika Przekaźnik Mini - 5 nóżek
